1.1. Аксонометрические проекции

1. Изучить аксонометрические проекции (ГОСТ 2.317-69).
2. Определить вид аксонометрической проекции детали, приведенной в задании.
3. Начертить четыре стандартные аксонометрические проекции детали, исключая приведенную в задании.
4. Величину детали определять по заданным размерам. При необходимости применять масштаб.
5. Сохранить тонкие вспомогательные линии построения аксонометрических проекций окружностей.
6. Все четыре проекции выполнить с вырезом, направленным на наблюдателя.
7. Каждое изображение сопроводить:
   • полным наименованием аксонометрической проекции,
   • изображением аксонометрических осей с указанием:
     • взаимного расположения,
     • направлений линий штриховки,
     • коэффициентов искажения по осям.

Для просмотра примера выполнения нажмите на ОБРАЗЕЦ

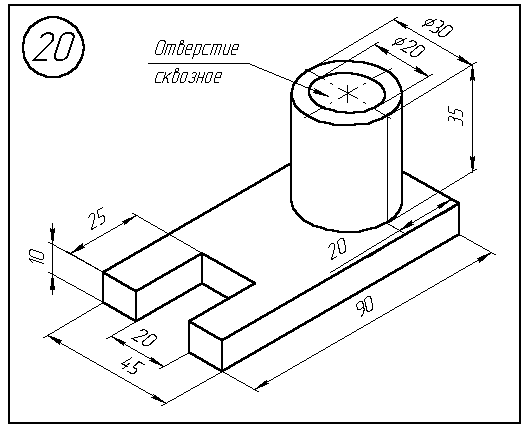

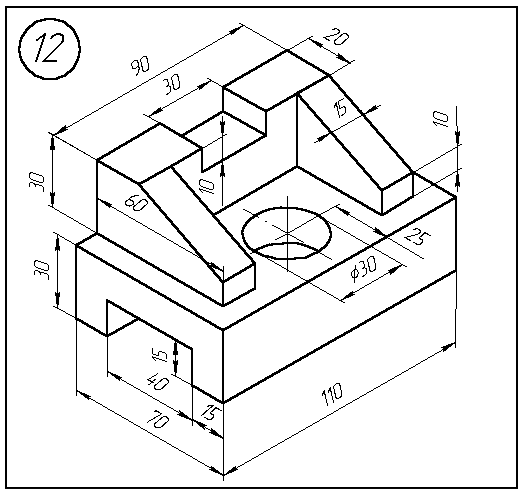

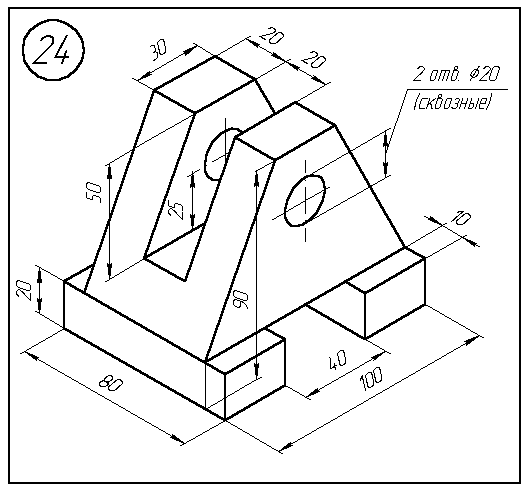

Если вам необходимо получить графическую часть задания, выберите номер вашего варианта в таблице и сохраните файл.

Внимание!

№ варианта карточки назначенной преподавателем может отличаться от вашего № по журналу!
