Инженерная графика

Задания по инженерной графике

Тема	Условное название работы (карточка-задание выдается в ауд. 408)		Справочная информация	Образцы выполнения чертежей (в разработке)

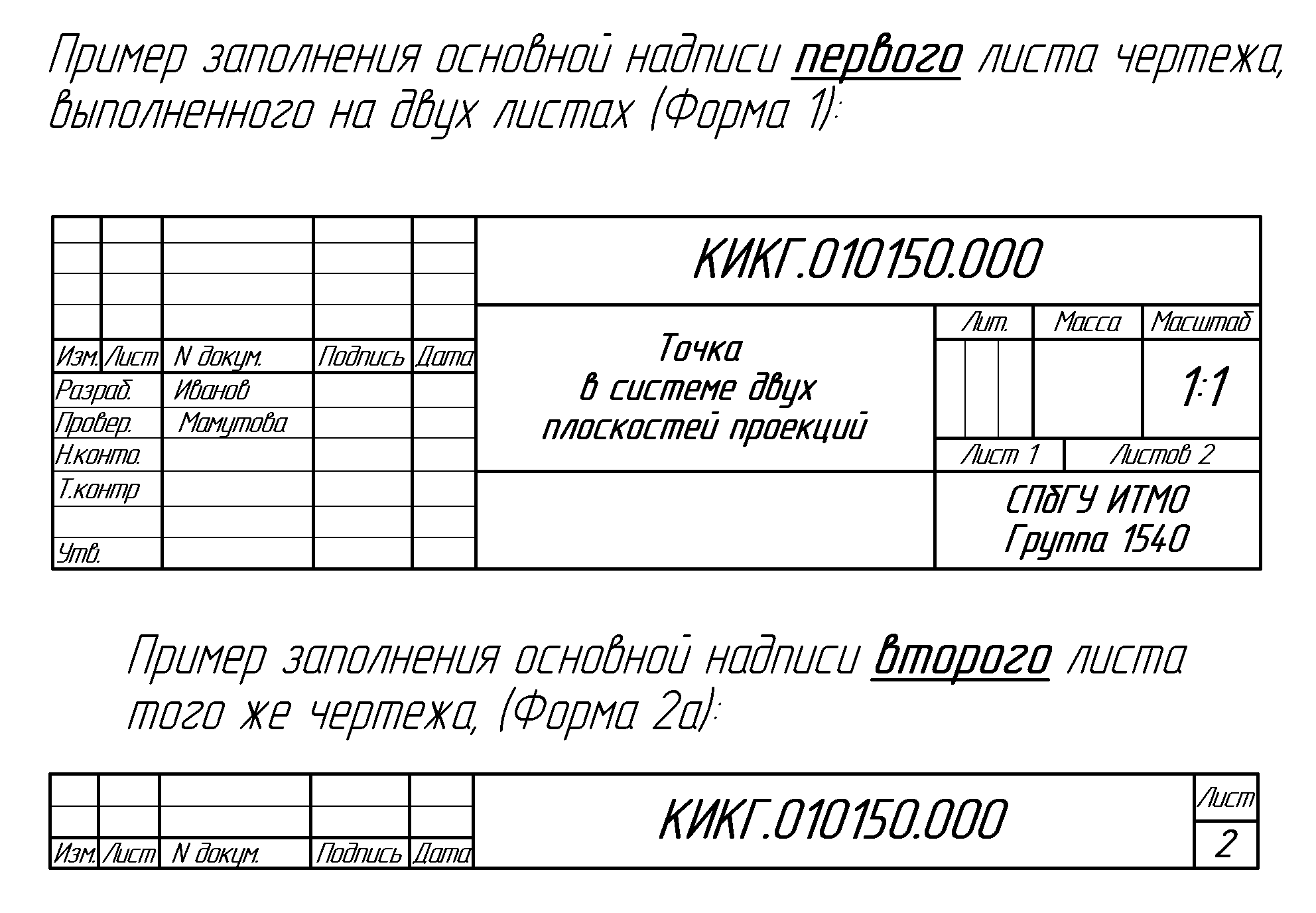

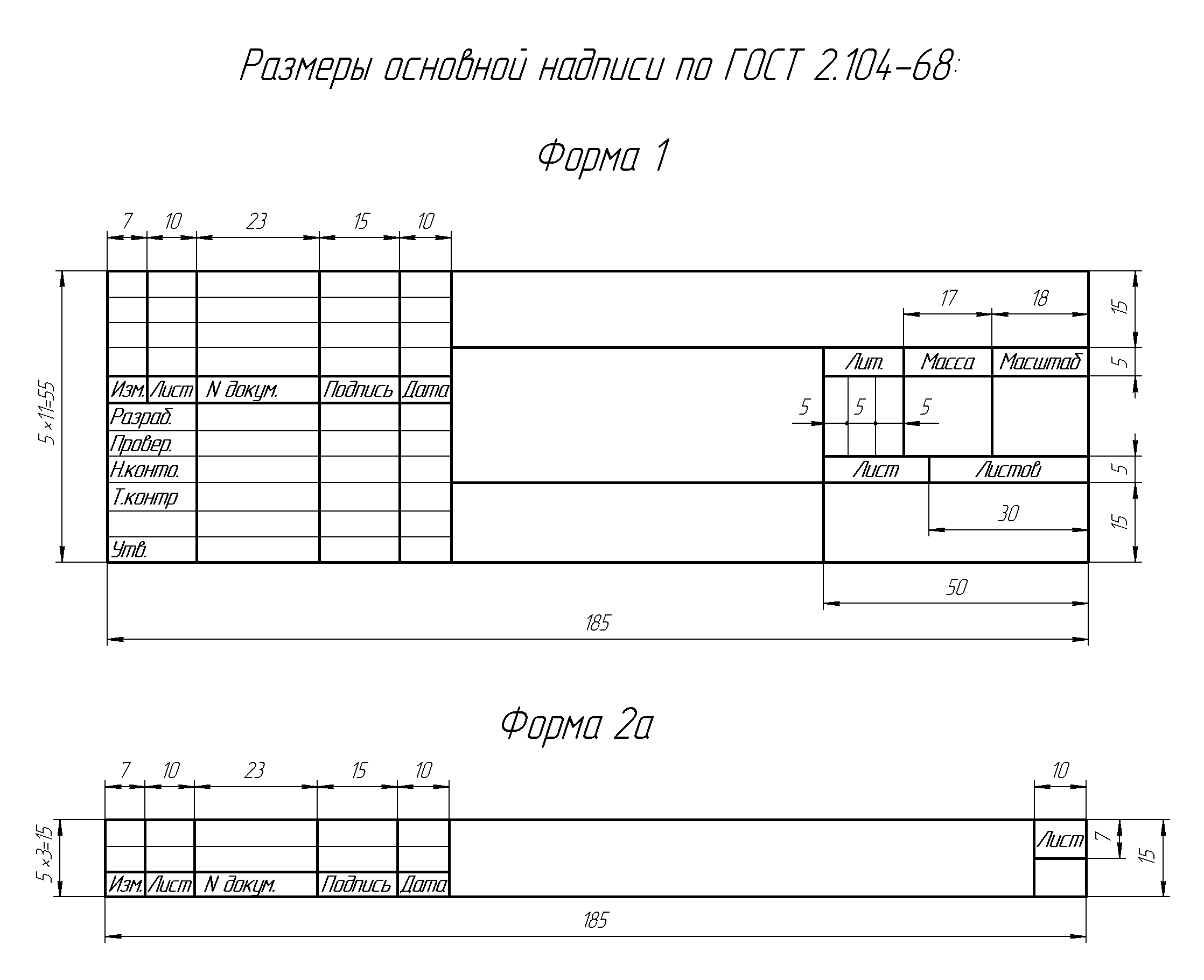

ЧЕРТЕЖИ ДЕТАЛЕЙ Учебное пособие "Втулка - общие сведения" Учебное пособие "Общие правила выполнения чертежей" (сканировано)	1	1.1. По аксонометрической проекции (карточка-черчение) 1.2. По аксонометрической проекции (двойная карточка) 1.3. По двум видам (одинарная маленькая карточка) 1.4. По двум видам (двойная карточка)	Нормальные линейные размеры Масштабы Форматы Линии Шрифт Основные надписи: Форма 1 и Форма 2. Размеры Основные надписи: Форма 1 и Форма 2. Пример заполнения	Изображения (виды, разрезы), примеры нанесения размеров

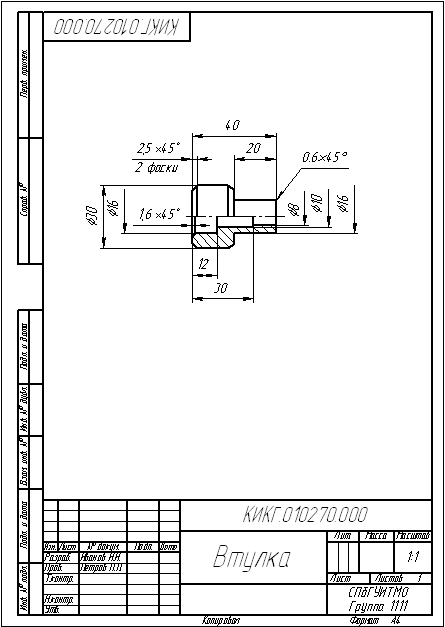

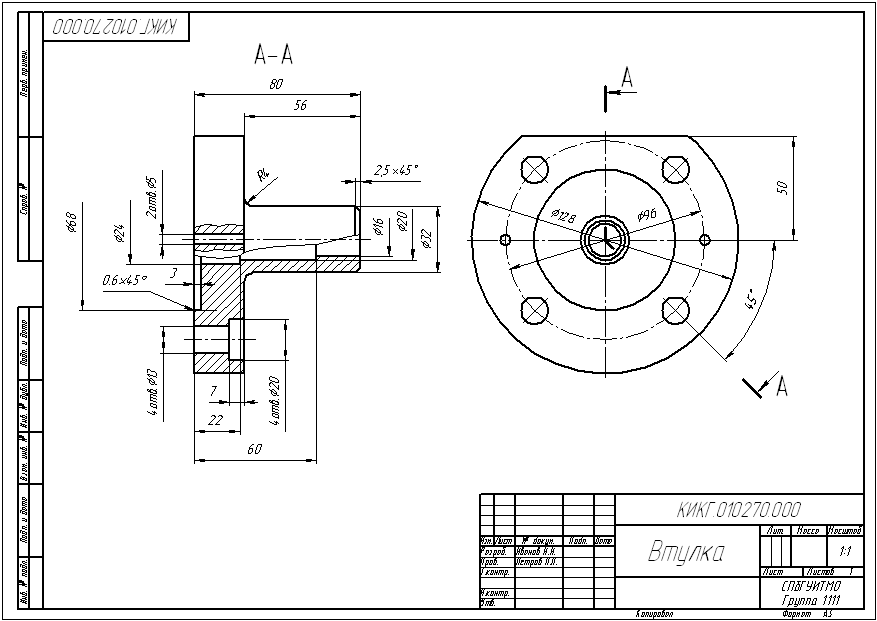

	2	Втулка (по эскизу детали)	Фаски и радиусы скруглений Канавки для выхода шлифовального круга	Втулка (одно изображение) Втулка с круглым фланцем Втулка с лыской на круглом фланце Втулка с прямоугольным фланцем
	3	Резьба и рифление (по эскизу детали)	Резьба метрическая Резьбовые фаски Резьбовые проточки Рифление	Втулка с резьбой и рифлением
	4	Колесо зубчатое (по эскизу детали)	Модули и расчет параметров зубчатого колеса	Колесо зубчатое (с пазом под шпонку) Колесо зубчатое (с канавкой под кольцо)
	5	5.1. Литой корпус (по эскизу детали) 5.2. По двум видам -"Литой корпус" (одинарная большая карточка)	Правила нанесения знаков шероховатости
СОЕДИНЕНИЯ И СБОРОЧНЫЕ ЧЕРТЕЖИ Учебное пособие "Соединения шпоночные и штифтовые" Учебное пособие "Резьбовые соединения" (сканированное)	1	Шпоночное и штифтовое соединения (карточка-задание "Вал в сборе")	Шпонки призматические и пример расчета Штифты цилиндрические и пример расчета Упрощенная основная надпись	Шпоночное соединение (анимация) Штифтовое соединение (анимация) Образцы чертежей

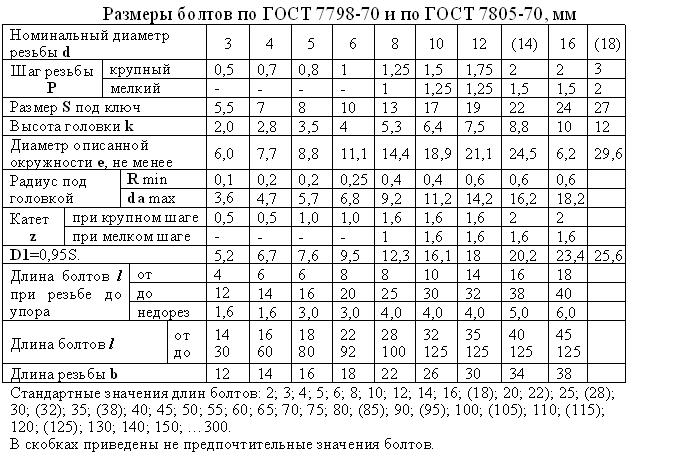

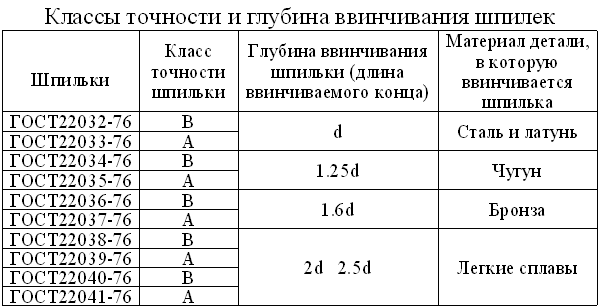

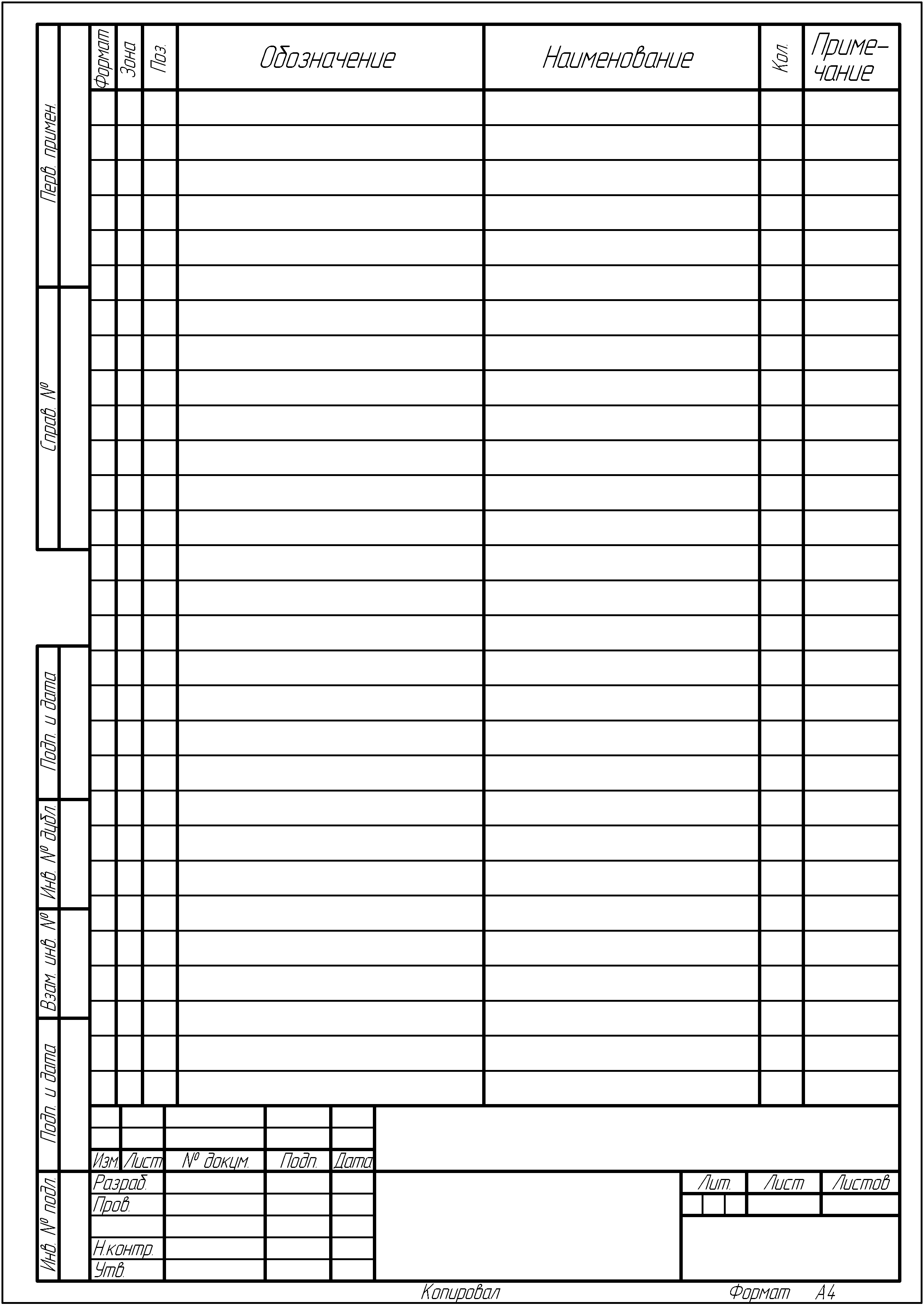

	2	Резьбовые соединения (карточка-задание "Резьбовые соединения") /в разработке/	Болты ГОСТ 7798-70, ГОСТ 7805-70 Шайбы ГОСТ 11371-78 Классы прочности, группы материалов и покрытия крепежных изделий Виды покрытий крепежных изделий Классы точности и глубины ввинчивания шпилек	Бланки спецификации: первый лист последующие листы
	3	Заклепочные соединения (карточка-"Заклепочные соединения") /только для групп 2702 и 2741/
ДЕТАЛИРОВАНИЕ Учебное пособие "Выполнение чертежей по сборочному чертежу" (сканировано)	1	Альбом чертежей - автор Боголюбов /в разработке/	Количество и номера деталей обязательно уточните у вашего преподавателя. !!! Чертеж каждой детали необходимо выполнять на отдельном формате. Формат, масштаб, количество и состав изображений, размеры и знаки шероховатости - назначать самостоятельно.
