4. Плоские срезы

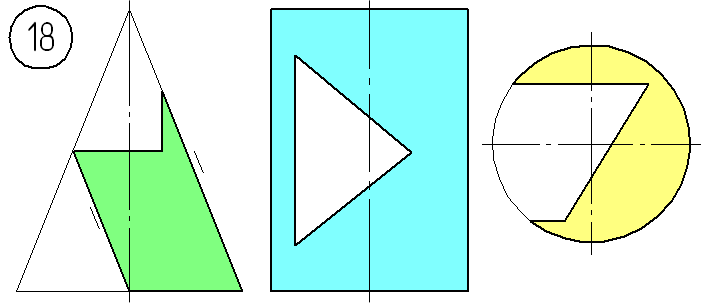

1. Выполнить три проекции (фронтальную, горизонтальную, профильную) каждого геометрического тела с указанными плоскими срезами.
2. Сохранить тонкие вспомогательные линии построения .
3. Обозначить проекции точек построения проекций линий пересечения.
4. Привести название линий пересечения или их проекций (уточнить у преподавателя).

Варианты заданий представлены в таблице.
Если вам необходимо получить графическую часть задания, нажмите на номер вашего варианта в таблице и сохраните файл.
