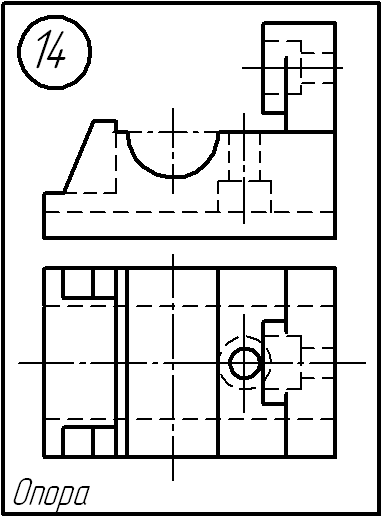

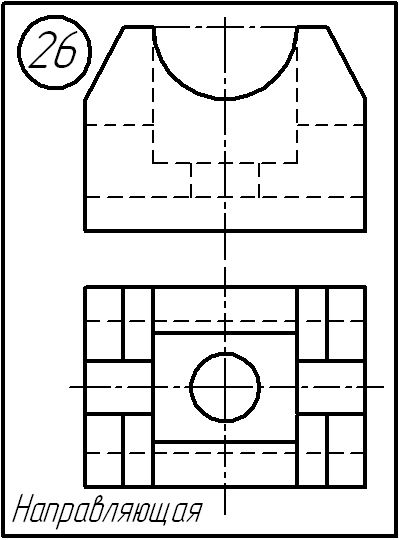

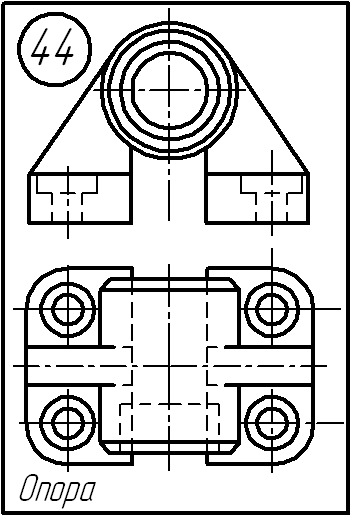

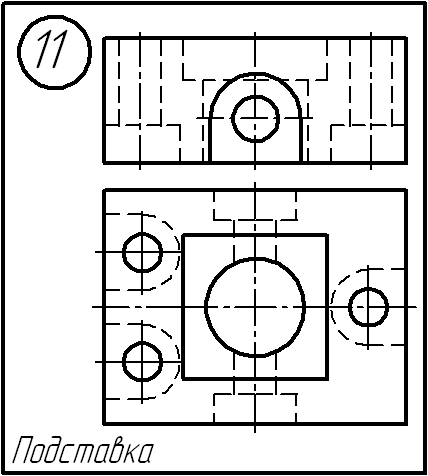

Выполнение чертежа по двум видам (одинарная малая карточка)

1. По двум данным изображениям представить конструкцию детали и выполнить чертеж детали с минимальным количеством изображений (видов, разрезов, сечений).
2. На чертеже нанести размеры.
   Значения размеров определять по заданным изображениям, считая, что они выполнены в натуральную величину.

Для получения графической части задания, выберите номер вашего варианта в таблице.
