2.3. Перпендикуляр к плоскости
- Построить из точки D перпендикуляр к плоскости, заданной треугольником ABC.
- Определить точку К пересечения перпендикуляра и плоскости.
- Определить натуральную величину отрезка DK (построение выполнить на двух плоскостях проекций).
Пояснения:
Задание выполняется на формате А4.
Все надписи выполняются чертежным шрифтом №5 или №3,5 (одинаковым на всем чертеже), индексы шрифтом не менее №2.5.

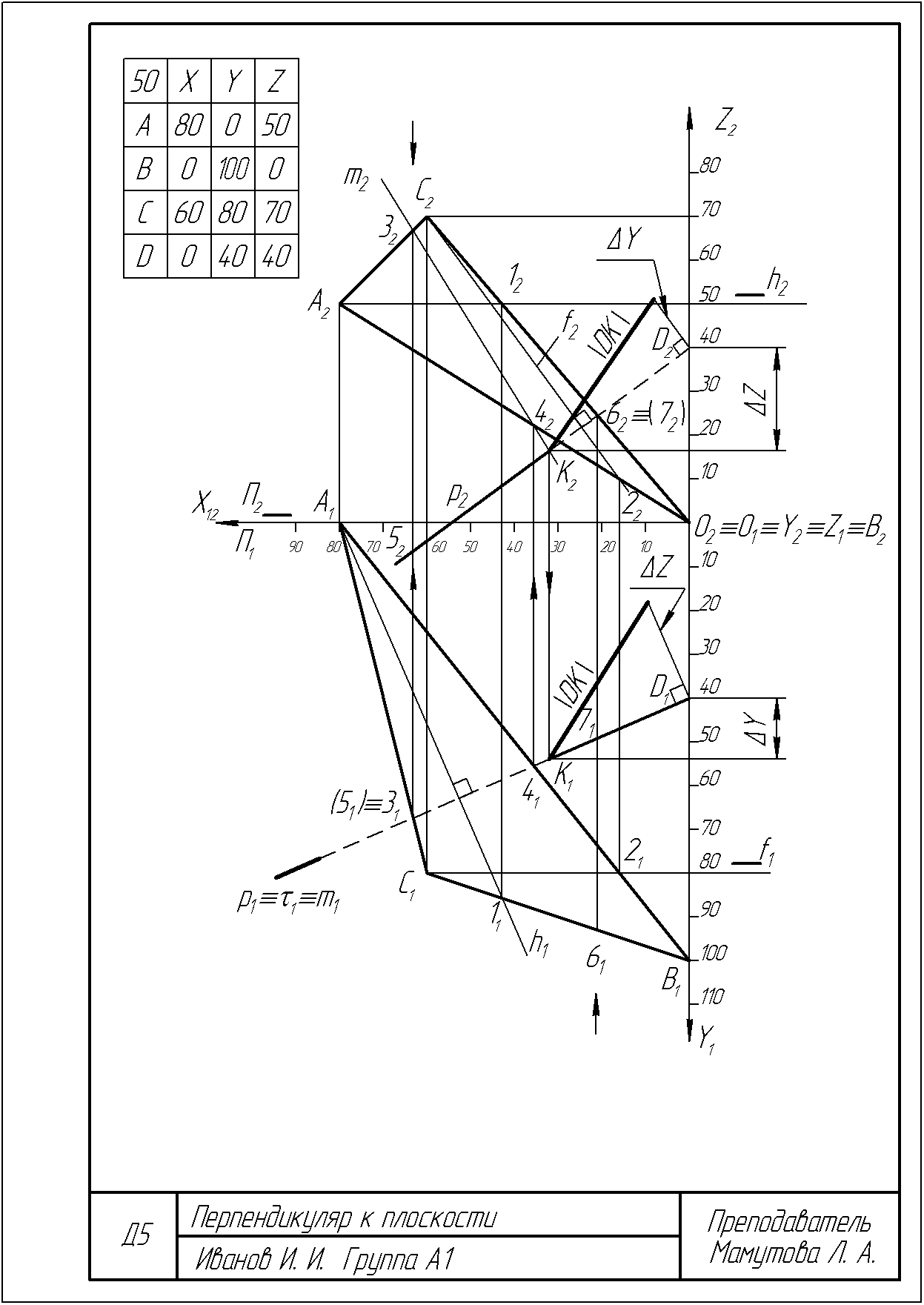

Для просмотра примера выполнения нажмите на ОБРАЗЕЦ
Варианты задания 2.3. представлены в таблице 2.3.
Таблица 2.3.
| № | Координаты точек | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Точка А | Точка B | Точка С | Точка D | |||||||||||||||
| XA | YA | ZA | XB | YB | ZB | XC | YC | ZC | XD | YD | ZD | |||||||
| 1 | 100 | 10 | 0 | 0 | 70 | 60 | 40 | 0 | 80 | 80 | 40 | 50 | ||||||
| 2 | 100 | 0 | 10 | 0 | 60 | 70 | 40 | 80 | 0 | 80 | 50 | 40 | ||||||
| 3 | 100 | 80 | 60 | 0 | 20 | 0 | 20 | 0 | 50 | 60 | 100 | 40 | ||||||
| 4 | 100 | 60 | 80 | 0 | 0 | 20 | 20 | 50 | 0 | 60 | 30 | 10 | ||||||
| 5 | 100 | 120 | 0 | 0 | 30 | 50 | 80 | 140 | 40 | 70 | 80 | 70 | ||||||
| 6 | 100 | 90 | 10 | 0 | 0 | 60 | 40 | 80 | 0 | 40 | 100 | 70 | ||||||
| 7 | 100 | 0 | 50 | 0 | 90 | 0 | 60 | 80 | 70 | 0 | 40 | 60 | ||||||
| 8 | 100 | 0 | 70 | 0 | 60 | 20 | 20 | 110 | 0 | 40 | 40 | 90 | ||||||
| 9 | 100 | 20 | 0 | 0 | 40 | 60 | 40 | 100 | 80 | 60 | 20 | 100 | ||||||
| 10 | 100 | 20 | 10 | 0 | 80 | 70 | 80 | 0 | 60 | 40 | 10 | 60 | ||||||
| 11 | 100 | 70 | 60 | 0 | 10 | 0 | 60 | 0 | 80 | 20 | 60 | 60 | ||||||
| 12 | 100 | 80 | 80 | 0 | 20 | 20 | 60 | 10 | 100 | 60 | 60 | 0 | ||||||
| 13 | 100 | 90 | 0 | 0 | 0 | 50 | 40 | 90 | 70 | 80 | 10 | 40 | ||||||
| 14 | 100 | 120 | 10 | 0 | 30 | 60 | 40 | 0 | 0 | 80 | 40 | 50 | ||||||
| 15 | 100 | 40 | 30 | 0 | 140 | 0 | 60 | 20 | 70 | 60 | 110 | 100 | ||||||
| 16 | 100 | 30 | 70 | 0 | 120 | 40 | 20 | 40 | 0 | 70 | 100 | 20 | ||||||
| 17 | 0 | 30 | 30 | 100 | 120 | 0 | 40 | 0 | 70 | 90 | 20 | 20 | ||||||
| 18 | 100 | 0 | 60 | 0 | 80 | 80 | 80 | 50 | 0 | 40 | 20 | 30 | ||||||
| 19 | 100 | 10 | 20 | 0 | 70 | 80 | 40 | 80 | 10 | 0 | 0 | 10 | ||||||
| 20 | 100 | 60 | 70 | 0 | 0 | 10 | 60 | 80 | 0 | 20 | 50 | 80 | ||||||
| 21 | 100 | 80 | 80 | 0 | 20 | 20 | 60 | 100 | 10 | 20 | 90 | 70 | ||||||
| 22 | 100 | 90 | 20 | 0 | 40 | 0 | 40 | 20 | 90 | 80 | 20 | 30 | ||||||
| 23 | 100 | 120 | 20 | 0 | 30 | 60 | 40 | 0 | 10 | 90 | 60 | 100 | ||||||
| 24 | 20 | 0 | 20 | 0 | 50 | 90 | 60 | 80 | 60 | 70 | 30 | 120 | ||||||
| 25 | 100 | 0 | 70 | 0 | 90 | 90 | 60 | 80 | 10 | 30 | 20 | 20 | ||||||
| 26 | 100 | 20 | 20 | 0 | 80 | 80 | 40 | 10 | 100 | 80 | 90 | 70 | ||||||
| 27 | 100 | 20 | 60 | 0 | 80 | 80 | 40 | 100 | 10 | 40 | 10 | 80 | ||||||
| 28 | 100 | 80 | 70 | 0 | 50 | 10 | 20 | 0 | 60 | 60 | 70 | 0 | ||||||
| 29 | 120 | 80 | 80 | 0 | 10 | 100 | 20 | 60 | 10 | 60 | 0 | 10 | ||||||
| 30 | 100 | 10 | 0 | 0 | 90 | 60 | 80 | 60 | 50 | 80 | 40 | 100 | ||||||
| 31 | 0 | 60 | 70 | 60 | 100 | 80 | 100 | 0 | 10 | 20 | 100 | 0 | ||||||
| 32 | 60 | 100 | 80 | 0 | 20 | 0 | 100 | 50 | 80 | 10 | 70 | 110 | ||||||
| 33 | 100 | 30 | 70 | 0 | 120 | 40 | 20 | 40 | 0 | 70 | 100 | 20 | ||||||
| 34 | 100 | 10 | 40 | 0 | 70 | 80 | 40 | 0 | 10 | 80 | 120 | 60 | ||||||
