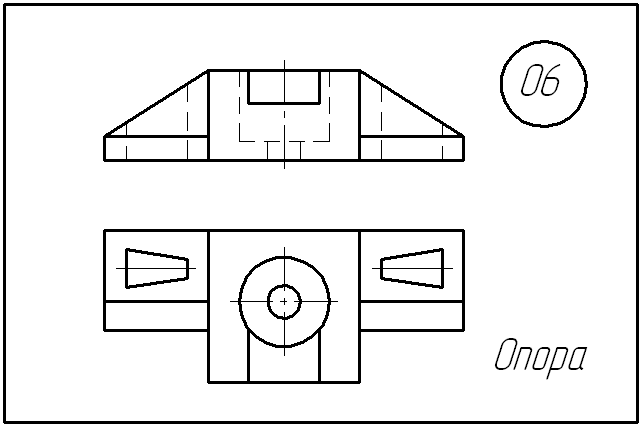

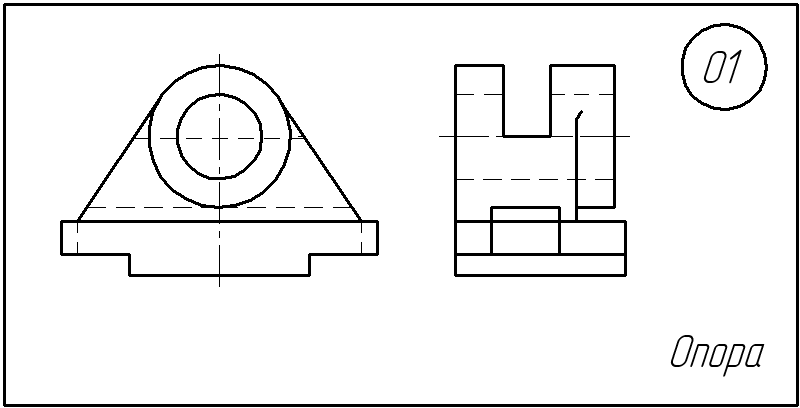

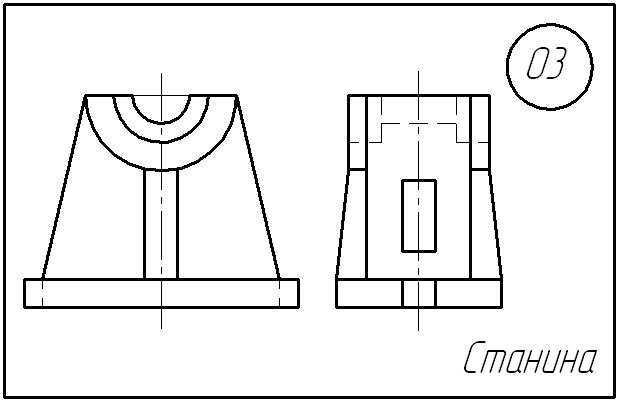

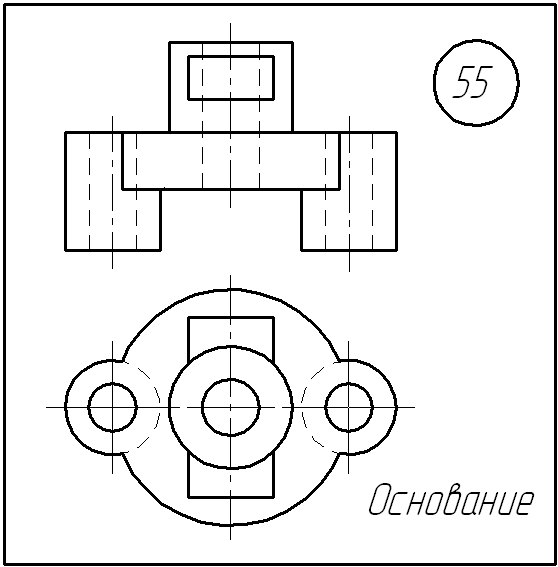

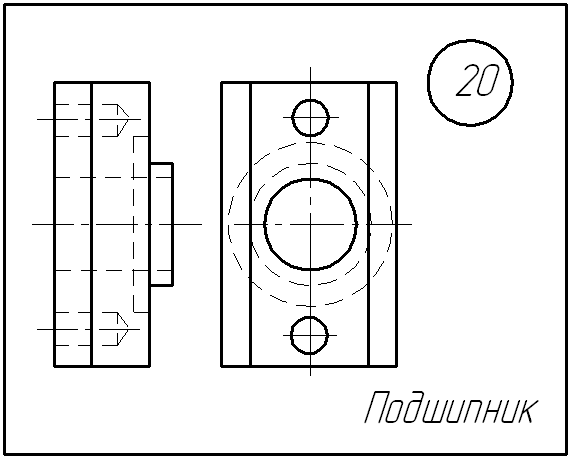

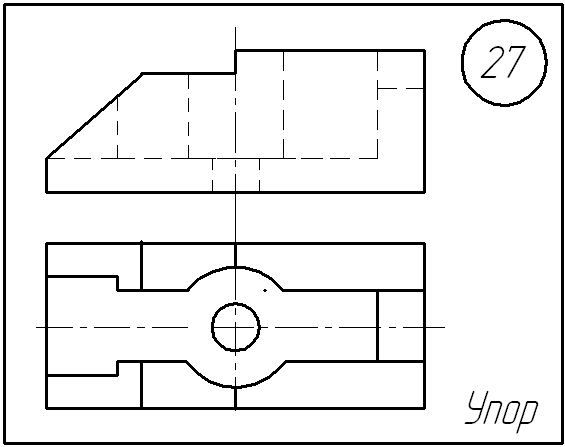

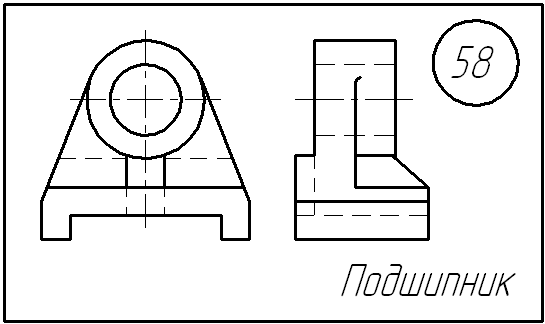

Выполнение чертежа по двум видам (двойная карточка)

1. Изучить конструкцию детали.
2. Выполнить чертеж с минимальным количеством изображений (видов, разрезов, сечений).
3. Нанести размеры.
   Значения размеров снимать с изображений на карточке-задании, считая изображения выполненными в натуральную величину. При необходимости применять масштаб.
4. Чертеж выполнять на формате А3.

Если вам необходимо получить графическую часть задания, нажмите на номер вашего варианта в таблице и сохраните файл.
