Вал в сборе (тема "Гладкие соединения")
- Расчитать и подобрать стандартные параметры призматической шпонки со скругленными концами и штифта цилиндрического исполнения 1 или 2 .

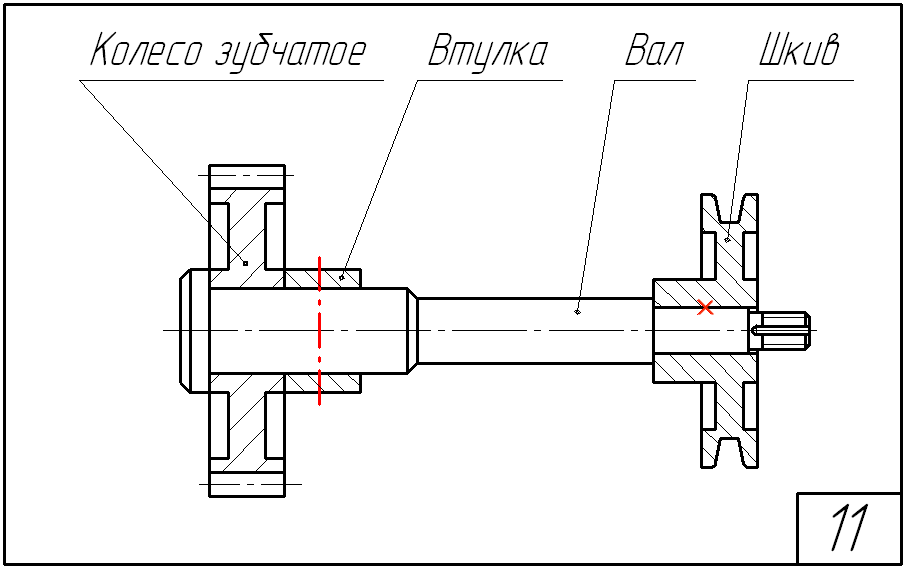

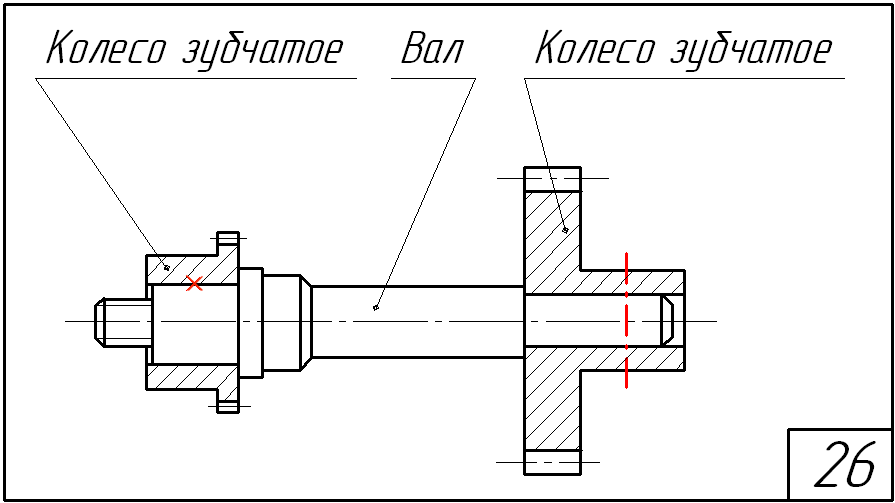

Положение шпонки указано крестиком, положение штифта - поперечной штрихпунктирной линией. - Составить стандартные обозначения шпонки и штифта.
- На листе (формат А4) с упрощенной основной надписью привести:
- изображения шпонки и штифта с размерами и обозначением шероховатости поверхностей;
- стандартные обозначения шпонки и штифта;
- изображения соединяемых деталей с размерами и обозначением шероховатости поверхностей соединения (изображения соединяемых деталей могут быть не полными).
- На листе (формат А4) со стандартной основной надписью выполнить сборочный чертеж:
- начертить изображения соединений (вынесенные сечения на продолжении линии сечения),
- нанести необходимые размеры и обозначения шероховатости поверхностей,
- нанести номера позиций для всех изображенных деталей.
Если вам необходимо получить графическую часть задания, выберите номер вашего варианта в таблице и сохраните файл.
