Построение падающей тени при освещении восходящими лучами

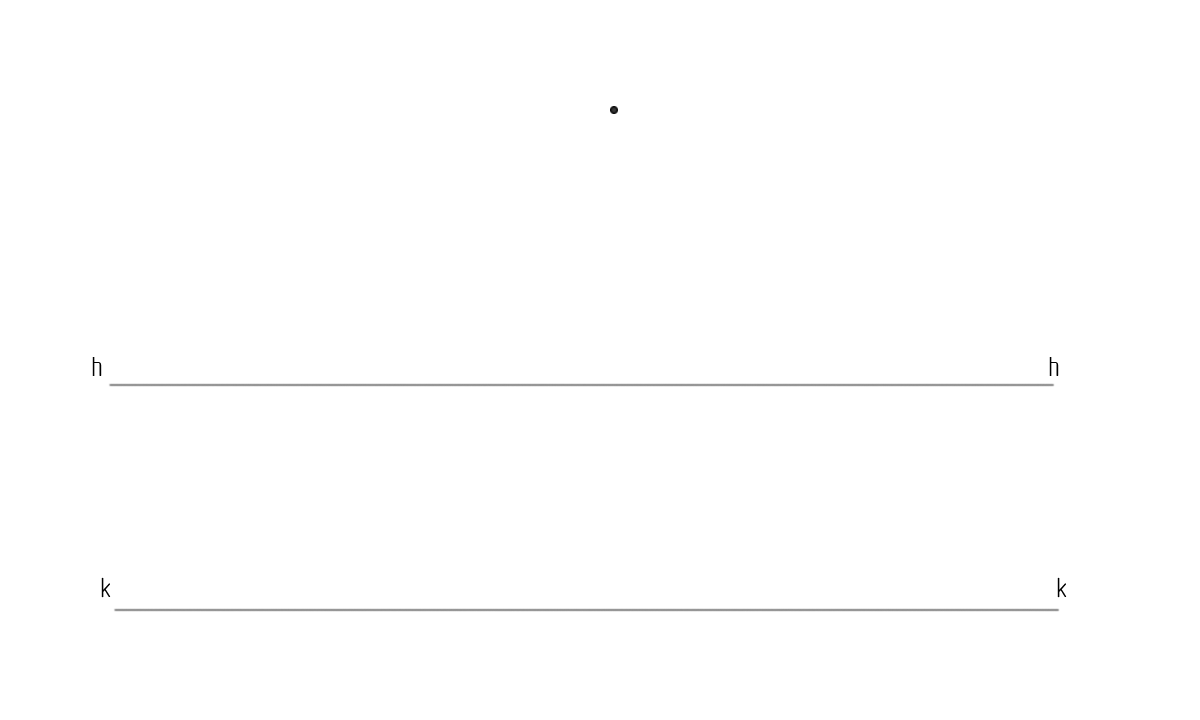

На рисунке 1 показан перспективный чертеж естественного источника освещения L, когда его лучи в аппарате проецирования являются восходящими.

В этом случае перспектива L^K естественного источника освещения L всегда располагается над линией горизонта hh.

Естественный источник освещения – это бесконечно удаленная точка, поэтому ортогональная проекция L₁^K перспективы L^K располагается на линии горизонта hh.

Рассмотрим построение тени от точки.

Построение тени от точки состоит, из трех этапов:

• построение перспективы светового луча,
• построение перспективы ортогональной проекции этого светового луча,
• определение тени точки, как точки пересечения перспективы светового луча и перспективы ортогональной проекции этого светового луча.

На перспективном чертеже из перспективы L^K солнца L проведем прямую через перспективу A^K точки А. Затем построим ортогональную проекцию перспективы светового луча для этого из ортогональной проекции L₁^K солнца L проведем прямую через ортогональную проекцию A₁^K перспективы A^K точки A до пересечения c прямой L^KA^K. Полученная точка пересечения прямых L^KA^K и L₁^KA₁^K – это и есть перспектива тени от точки A, обозначим ее A_Т^K (рисунок 2).

Рассмотрим тень от столба AB, стоящего на земле.

Точка B принадлежит предметной плоскости. Перспектива B₁^K ортогональной проекции точки B совпадает с самой перспективой B^K точки B. Тень B_Т^K совпадает с точками B₁^K и B^K .

Построение тени A_Т^K точки А нами уже рассмотрено.

Таким образом, отрезок A_Т^K B_Т^K – это перспектива тени от столба AB при освещении восходящими лучами (рисунок 3).

При построении тени от объекта строятся тени от его характерных точек и соединяются соответствующими линиями. На рисунке 4 показан пример тени от вертикальной плоскости, ограниченной прямоугольником, расположенной параллельно картине и освещенной восходящими лучами.

Обратите внимание, горизонтальный отрезок 12 параллелен основанию картины.

При выполнении построений следует помнить, что прямые параллельные основанию картины проецируются в прямые параллельные основанию картины. На чертеже видно, что тень 1_Т^K2_Т^K от отрезка 12 параллельна основанию картины.

На рисунке 5 показано построение тени от рамки, не параллельной картинной плоскости.
